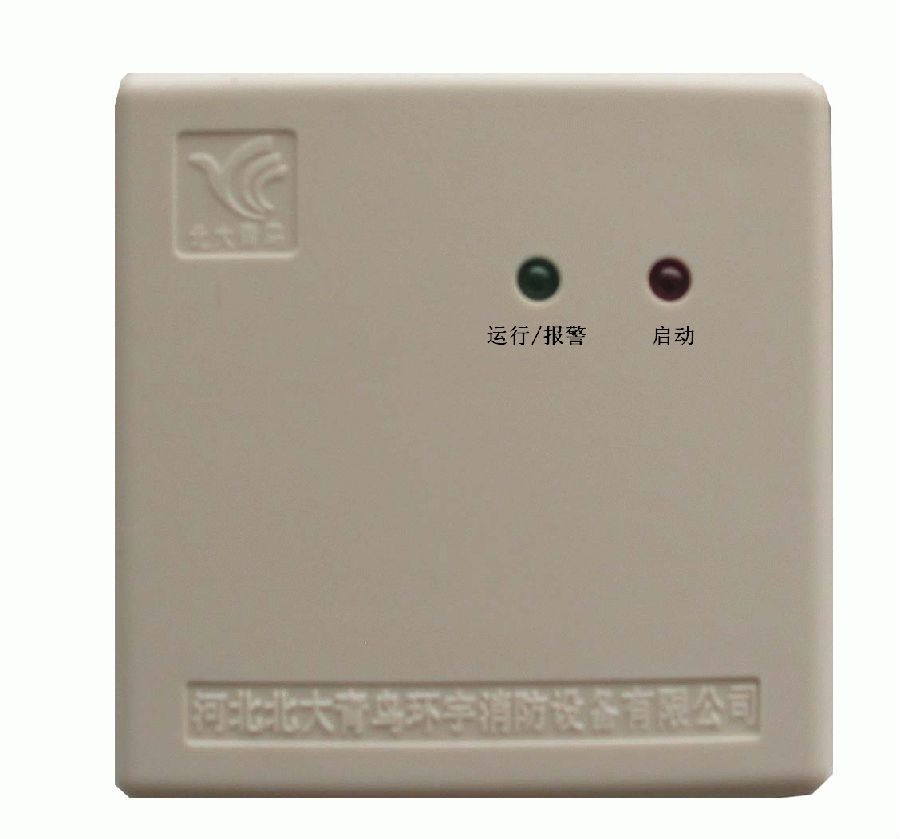

設備外形：
功能特點：
l 內置微處理器CPU；
l 采用SMT表面貼裝工藝；
l 電子編碼方式。可通過專用電子編碼器編址。
l 二總線，無極性。功耗低，-遠傳輸距離1500m。導線截面積為1.0-1.5mm2，施工簡便、費用低廉；
l 插拔式結構，可像安裝探測器一樣先將底座安裝在墻上，易于施工、維護。
技術指標：
內容 | 技術參數 |
工作電壓 | DC 19-28V 控制器提供，調制型 |
工作溫度 | -10…+50℃ |
貯存溫度 | -20…+50℃ |
相對濕度 | ≤95%(40±2℃) |
監視電流 | ≤0.3mA （24V） |
報警電流 | ≤3mA （24V） |
確認燈 | 監視狀態瞬時微亮，報警常亮（紅色） 設備動作后確認燈常亮（紅色）； |
輸出觸點負載 | DC30V/2A |
外形尺寸 | 85mm長 × 85mm寬 × 42mm高 |
線 制 | 二總線，無極性 |
GB16806-2006《消防聯動控制系統》 |
安裝與接線：
l 編址型輸出模塊，安裝于現場；
l JBF-3141（JBF-141F-N) 輸出模塊采用明裝方式。步驟如下：
? 在安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為65mm；
? 探測總線采用2×1.0-1.5mm2導線；
? 將總線L1、L2端接在端子上，接線無極性；
? 可輸出一組常開觸點或常閉觸點；
l 使用專用的編碼寫入器來設定地址碼1-200；
l 輸出模塊具有信號應答輸入端，當被控設備動作后被控設備上的常開觸點（無源）閉合，由輸出模塊通過兩總線將動作應答信號傳送回控制器；
應用圖例：
啟動有無源回答的現場設備時，接線示意圖如下：
注意事項：
l JBF-3141（JBF-141F-N）輸入/輸出控制模塊觸點不能直接切換強電信號，如果需要切換強電，應通過增加DC.24V中間繼電器實現；
l 使用中無論是否需要設備應答，都應在信號回答端（AS+、AS—）并聯10kΩ電阻，否則輸出模塊無法正常工作；
咨詢：?JBF-3141、JBF-141F-N編碼型輸入/輸出模塊
